ПІДЗЕМНІ УКРИТТЯ

Підземні укриття Модуль Безпеки - це тимчасові захисні модульні споруди ТЗМУ (швидкозбірні, залізобетонні) та первинні (мобільні) укриття, призначені для облаштування в міських умовах та на територіях підприємств, з метою як тривалого, так і короткострокового захисту населення на місцевості шляхом зменшення непрямої дії звичайних засобів ураження під час воєнних (бойових) дій

ТЕХНОЛОГІЇ

Усі укриття Модуль Безпеки монтуються з залізо-бетонних елементів, виготовлених у відповідності з ТУ У 23.6-43173964-005:2023

Дані технічні умови є власністю ТОВ «АЛД ІНЖИНІРИНГ ТА БУДІВНИЦТВО» і не можуть бути частково або повністю використані, тиражовані та розповсюджені без дозволу підприємства-власника

СФЕРИ ЗАСТОСУВАННЯ

Укриття Модуль Безпеки можливо використовувати по розташуванню у трьох варіантах - заглибленне, навівзаглиблене, наземне.

Заглиблений та частково заглиблений варіанти мають повну герметичну гідроізоляцію поверхонь дотичних до ґрунту

ВИМОГИ БЕЗПЕКИ

Укриття Модуль Безпеки монтуються та виготовлятися у відповідності з технологічною документацією компанії «АЛД ІНЖИНІРИНГ І БУДІВНИЦТВО» , розробленою та затвердженою у встановленому порядку, з дотриманням чинних санітарних та будівельних норм та правил, правил безпеки праці та пожежної безпеки

НОРМАТИВНА ДОКУМЕНТАЦІЯ

Розроблено за робочими кресленнями 04/2023-1-ТЗМУ «Тимчасові захисні модульні споруди ТЗМУ (швидкозбірні, залізобетонні)»

РІЗНІ КОНФІГУРАЦІЇ

На вимогу Замовника можливе виготовлення та збирання укриття типу ТЗМУ будь якої площі та конфігурації зі збереженням відповідності технічним вимогам

ВАРІАНТИ КОМПЛЕКТАЦІЇ

У своїй комплектації ТЗМУ мають електроприміщенння, санвузол, систему вентиляції та виводу побутових стоків

СЕРТИФІКАЦІЯ

Укриття пройшли сертифікаційні випробування

Витримує надмірний тиск повітряної ударної хвилі більш ніж 100 кПа (10 тн / м2)

Тиск 227 кПа підтверджено ПРОТОКОЛОМ №221-323/018С/24 сертифікаційних випробувань зразка споруди цивільного захисту швидкоспоруджуваної захисної модульного типу (залізобетонної) ТЗМУ

Має ступінь/коефіцієнт послаблення радіаційного впливу більш ніж 1000 Аз/Кз

Підтверджено ПРОТОКОЛОМ №221-323/018С/24 сертифікаційних випробувань зразка споруди цивільного захисту швидкоспоруджуваної захисної модульного типу (залізобетонної) ТЗМУ.

Відповідає технічним характеристикам швидкоспоруджуваних споруд цивільного захисту модульного типу ТЗМУ (залізобетонних)

ПРОТОКОЛ №221-323/018С/24 сертифікаційних випробувань зразка споруди цивільного захисту швидкоспоруджуваної захисної модульного типу (залізобетонної) ТЗМУ

Типи укриттів

ТИП 1

СПОРУДА УКРИТТЯ НА 40 ОСІБ

Габаритні розміри, мм:

Довжина 11 030
Ширина 3 240
Максимальна висота 2 800
Товщина стін та даху 200

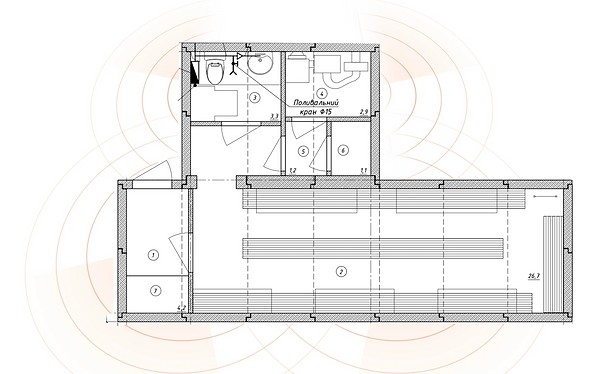

ЕКСПЛІКАЦІЯ ПРИМІЩЕНЬ

СПОРУДА УКРИТТЯ НА 50 ОСІБ

Найменування:

Тамбур-шлюз - 3,0 м2
Приміщення укриття - 26,7 м2
Сан. вузол і приміщення для зберігання води - 3,3 м2
Вентиляційне приміщення - 2,9 м2
Коридор - 1,2 м2
Електроприміщення - 1,1 м2
Місце для складання брудного сміття - 1.2 м2

ТИП 2

СПОРУДА УКРИТТЯ НА 50 ОСІБ

Габаритні розміри, мм:

Довжина 9 600
Ширина 3 040
Максимальна висота 2 800
Товщина стін та даху 200

ТЕХНІЧНІ РІШЕННЯ

Технічні рішення відповідають вимогам екологічних, санітарно-гігієнічних, протипожежних і інших діючих норм і правил, що забезпечує збереження життя і здоровʼя людей при експлуатації
